測量原理

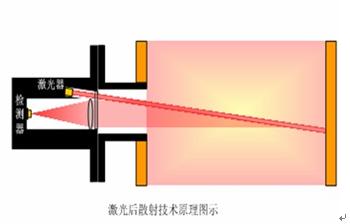

      顆粒物監測儀采用激光后散射法測量原理，激光器發出的650nm光束以一個微小的角度射入煙囪（煙道），激光束與煙塵粒子作用產生散射光，在一定范圍內散射光信號與顆粒物濃度成正比例，后向散射光通過光接受系統進入光電傳感器轉變成電信號，對此電信號進行處理和分析計算，從而得到顆粒物的濃度。

      應用范圍

      儀器可用于發電廠、鋼鐵廠、石化、水泥等行業的煙（粉）塵排放檢測、除塵設備效率檢測；也可用于生產車間、廠房內的粉塵監控及其它粉體工程的粉塵濃度測量。

      主要主要特點

      ?雙光路結構，一路探測煙塵散射信號、一路探測鏡頭污染信號，自動修正鏡頭污染，保證測量結果的準確性，當鏡頭污染超過門限時，提供報警信號。

      ?儀器整體無運動部件，集成度和可靠性高，可長期穩定工作。

      ?單端安裝，無需現場對中校直，安裝方便、維護工作量小，避免了煙道振動及溫度不均而引起的誤差。

      ?采用自動增益控制，靈敏度高，動態測量范圍大，既可用于低濃度煙塵測量,也可用于高濃度煙塵測量。

      ?采用光源調制技術，測量不受背景雜散光干擾。

      ?配有零標、跨標正裝置，校準簡便，保證數據可靠。

      ?具有反吹系統，配用獨特的反吹單元及清潔系統，能有效的保護監測儀的光學鏡面免受污染。

      主要技術指標

      測量范圍:  0-100-200-500mg/m3 (量程可定制)

      零點漂移：±2%F.S./24h

      量程漂移：±2%F.S./24h

      示值誤差：±2% F.S.

      響應時間:  ≤60S

      環境要求:  溫度：(-20-50)℃；相對濕度：(0～90)%RH

      介質條件:    溫度  最高300℃（高溫需定制）

      信號輸出:    (4-20)mA

      可以測量煙囪大小: (0.7-20)m

      供電:   DC 24V±10%/0.3A
